NOWA GENERACJA WYSOKO WYDAJNYCH FILTRÓW STUDZIENNYCH DO UJMOWANIA WÓD PODZIEMNYCH

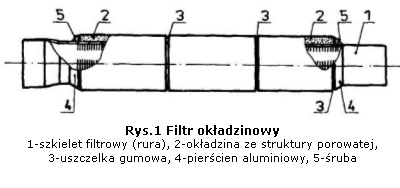

W nowej konstrukcji elementem filtrującym jest specjalna przepuszczalna okładzina ze struktury porowatej nasuwana na szkielet np. rurowy o dużych otworach perforacji.

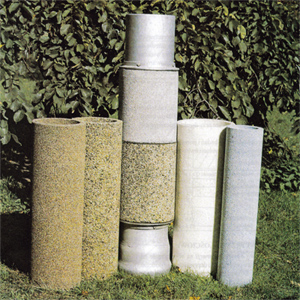

Elementy filtracyjne (w odcinkach np. jednometrowych) nasuwane na perforowany szkielet umożliwiają właściwy dobór struktury porowatej w zależności od granulacji warstwy filtrowej.
WARUNKI FILTRACJI
Z przeprowadzonych badań laboratoryjnych i terenowych wynika, ze nowa generacja wysoko wydajnych filtrów do ujmowania wód podziemnych posiada dwukrotnie większą sprawność w porównaniu do dotychczas stosowanych (siatkowych, z okładziną żwirową naklejaną na szkielet zespolony, z luźną obsypką).
PARAMETRY HYDRAULICZNE
W porównaniu do innych typów filtrów uzyskiwane
wydajności przepływu wody przy stosowaniu filtrów nowej
generacji są dwukrotnie większe przy dwukrotnie mniejszej
depresji.
W wyniku przeprowadzonych badań i pomiarów określono
wydajność w zależności od granulacji żwiru zastosowanego
w okładzinach:
Granulacja okładzin żwirowych
(średnica żwiru D) [m] |
Wydajność Q z 1 m2 powierzchni filtra
[m3/s] |
(0,8 ÷ 1,2). 10-3 |
1,2 . 10-3 |
(1,2 ÷ 2,0). 10-3 |
3,2 . 10-3 |
(2,0 ÷ 3,0). 10-3 |
6.6. 10-3 |
(3,0 ÷ 5,0). 10-3 |
8.2 . 10-3 |
(5,0 ÷ 7,0). 10-3 |
15,0 . 10-3 |
(7,0 ÷ 10.0). 10-3 |
21,6. 10-3 |
PARAMETRY WYTRZYMAŁOŚCIOWE
Filtry okładzinowe nowej generacji są wytrzymałe na ciśnienia występujące przy dużych depresjach oraz podczas czyszczenia studni. Doświadczalnie potwierdzono ich dużą wytrzymałość np. w studniach odwodnieniowych KWB Bełchatów o głębokości 350 m.
Proponujemy okładziny filtracyjne dla rur PCW i średnicach (110,160,225,280,315). 10"3 oraz dla rur stalowych o średnicach 7 5/8", 9 5/8" i 11 3/4". Wszystkie materiały do produkcji filtrów posiadają atesty PZH zezwalające ich stosowanie do ujmowania wód pitnych.
